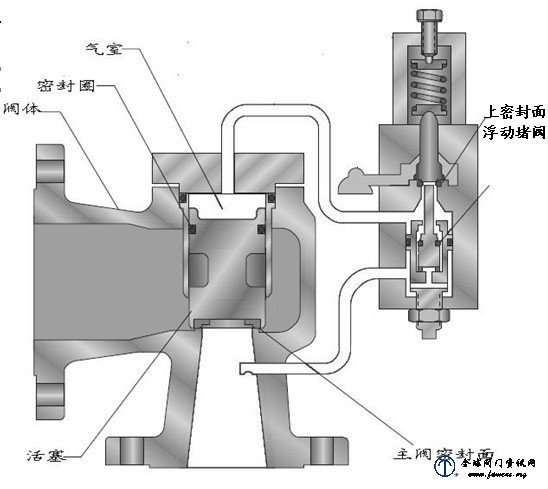

先導式安全閥由主閥和導閥組成。導閥隨設備介質壓力的變化而動作,主閥則由導閥的驅動或控制而動作。圖1-2是先導式安全閥的動作原理圖。
當被保護系統處于正常運行狀況時,導閥閥瓣處于關閉狀態。系統壓力從主閥進口通過導管和導閥傳入主閥閥瓣(活塞)上方氣室。由于活塞面積大于閥瓣密封面面積,系統壓力對閥瓣產生一個向下的合力,使主閥處于關閉、密封狀態。當系統壓力升高達到整定壓力時,導閥開啟,同時滑閥向上移動封閉導閥的進氣通道。主閥閥瓣上方氣室的介質經由打開的導閥排出,使主閥閥瓣上方壓力降低。主閥閥瓣在進口壓力的推動下打開而使系統卸壓。
當系統壓力降低到一定值時,導閥回座并帶動頂桿頂開滑閥。系統壓力再次通過導閥傳入主閥閥瓣上方氣室,并推動主閥閥瓣關閉。
訂貨流程:
1、請您將需要采購的閥門規格書、數據表及詢價單等資料發到我公司郵箱-----,或直接撥打電話咨詢;
2、我們會盡快為您計算選型,隨即以公司固定報價及閥門數據表格式,加蓋公司報價章,以PDF格式(或者JPEG格式)發到您郵箱或者您指定的載體;
3、報價后一到兩天內,我們會給您來電拜訪,與您商定諸如對閥門是否有特殊要求、交貨期等具體事誼。
安全閥訂貨須知:
安全閥訂貨時必須提供以下參數:
1、介質及介質的狀態;2、所需排放量;3、工作壓力;4、整定壓力;5、密封壓力;6、背壓;7、工作溫度;8、連接形式
冷凍系列閥門訂貨須知:
冷凍系列閥門訂貨時必須提供以下參數:
1、介質及介質的狀態;2、所需排放量;3、工作壓力;4、整定壓力;5、密封壓力;6、背壓;7、工作溫度;8、連接形式
通用閥門訂貨須知:
通用閥門訂貨應有完整的產品名稱、型號、規格。
電動、氣動、液動閥門還需要提供具體參數、是否帶附件以及附件的要求(防爆不防爆,定位)等,能提供閥門的用途:出口、電廠、化工廠、污水處理廠或造紙廠以便我們?yōu)槟_選型并報出合適的價格。
